Mobile Space I, II Deutschland und Indien
Urban Mela, 2012/2013
Diamond Dome, Crystal Cube
Entwicklung und Realisierung von 16 neuartigen Pavillon-Objektbauten als textile Multifunktionsräume (Ausstellung, Präsentation, Konferenz, Konzert, Veranstaltung), bestehend aus sechs Konstruktionstypen unterschiedlicher Geometrien als Stahl-Leichtbau mit Membranbespannung. Die Fassaden zeigen kristalline Formen geschliffener Edelsteine und das Thema Stoff / Gewebe.
Die Pavillons können kombiniert und miteinander verbunden, die Fassadenkonstruktionen in Material (Stahl, Holz, unterschiedliche Membranen) und Optik verändert werden. Die Membranen mit entsprechendem Brandschutz sind lichtdurchlässig und in verschiedenen Farben doppel- oder einwandig für unterschiedliche Klimaregionen ausgeführt. Alle Pavillons sind komplett recycelbar. Die unterschiedlichen Materialien wie Stahl, Holz, Membran in verschiedenen Farben wurden verschraubt oder mit Spanngurten verbunden und waren somit leicht trenn- und reparierbar.
Umweltfreundlich in der Produktion und Unterhalt, transportabel, robust, schnell auf- und abzubauen, leicht zu reparieren und zu recyceln und in verschiedenen Klimaregionen einsetzbar – das waren die Anforderungen an die Pavillons. Als Objektbauten verkörperten sie gleichzeitig die „Bau- und Urbanisationsthemen“ der Veranstaltung. „Urban Mela“, eine Präsentationsserie Deutschlands in Indien (DuI).
Publikation: „Mobile Spaces“
Installation: „Mobile Spaces III, IV“
Installation: „Mobile Spaces V, VI, VII“
Mobile Space I, II Deutschland und Indien
Urban Mela, 2012/2013
Diamond Dome, Crystal Cube
Entwicklung und Realisierung von 16 neuartigen Pavillon-Objektbauten als textile Multifunktionsräume (Ausstellung, Präsentation, Konferenz, Konzert, Veranstaltung), bestehend aus sechs Konstruktionstypen unterschiedlicher Geometrien als Stahl-Leichtbau mit Membranbespannung. Die Fassaden zeigen kristalline Formen geschliffener Edelsteine und das Thema Stoff / Gewebe.
Die Pavillons können kombiniert und miteinander verbunden, die Fassadenkonstruktionen in Material (Stahl, Holz, unterschiedliche Membranen) und Optik verändert werden. Die Membranen mit entsprechendem Brandschutz sind lichtdurchlässig und in verschiedenen Farben doppel- oder einwandig für unterschiedliche Klimaregionen ausgeführt. Alle Pavillons sind komplett recycelbar. Die unterschiedlichen Materialien wie Stahl, Holz, Membran in verschiedenen Farben wurden verschraubt oder mit Spanngurten verbunden und waren somit leicht trenn- und reparierbar.
Umweltfreundlich in der Produktion und Unterhalt, transportabel, robust, schnell auf- und abzubauen, leicht zu reparieren und zu recyceln und in verschiedenen Klimaregionen einsetzbar – das waren die Anforderungen an die Pavillons. Als Objektbauten verkörperten sie gleichzeitig die „Bau- und Urbanisationsthemen“ der Veranstaltung. „Urban Mela“, eine Präsentationsserie Deutschlands in Indien (DuI).
Publikation: „Mobile Spaces“
Installation: „Mobile Spaces III, IV“
Installation: „Mobile Spaces V, VI, VII“
Mobile Space I, II Deutschland und Indien
Urban Mela, 2012/2013
Diamond Dome, Crystal Cube
Entwicklung und Realisierung von 16 neuartigen Pavillon-Objektbauten als textile Multifunktionsräume (Ausstellung, Präsentation, Konferenz, Konzert, Veranstaltung), bestehend aus sechs Konstruktionstypen unterschiedlicher Geometrien als Stahl-Leichtbau mit Membranbespannung. Die Fassaden zeigen kristalline Formen geschliffener Edelsteine und das Thema Stoff / Gewebe.
Die Pavillons können kombiniert und miteinander verbunden, die Fassadenkonstruktionen in Material (Stahl, Holz, unterschiedliche Membranen) und Optik verändert werden. Die Membranen mit entsprechendem Brandschutz sind lichtdurchlässig und in verschiedenen Farben doppel- oder einwandig für unterschiedliche Klimaregionen ausgeführt. Alle Pavillons sind komplett recycelbar. Die unterschiedlichen Materialien wie Stahl, Holz, Membran in verschiedenen Farben wurden verschraubt oder mit Spanngurten verbunden und waren somit leicht trenn- und reparierbar.
Umweltfreundlich in der Produktion und Unterhalt, transportabel, robust, schnell auf- und abzubauen, leicht zu reparieren und zu recyceln und in verschiedenen Klimaregionen einsetzbar – das waren die Anforderungen an die Pavillons. Als Objektbauten verkörperten sie gleichzeitig die „Bau- und Urbanisationsthemen“ der Veranstaltung. „Urban Mela“, eine Präsentationsserie Deutschlands in Indien (DuI).
Publikation: „Mobile Spaces“
Installation: „Mobile Spaces III, IV“
Installation: „Mobile Spaces V, VI, VII“

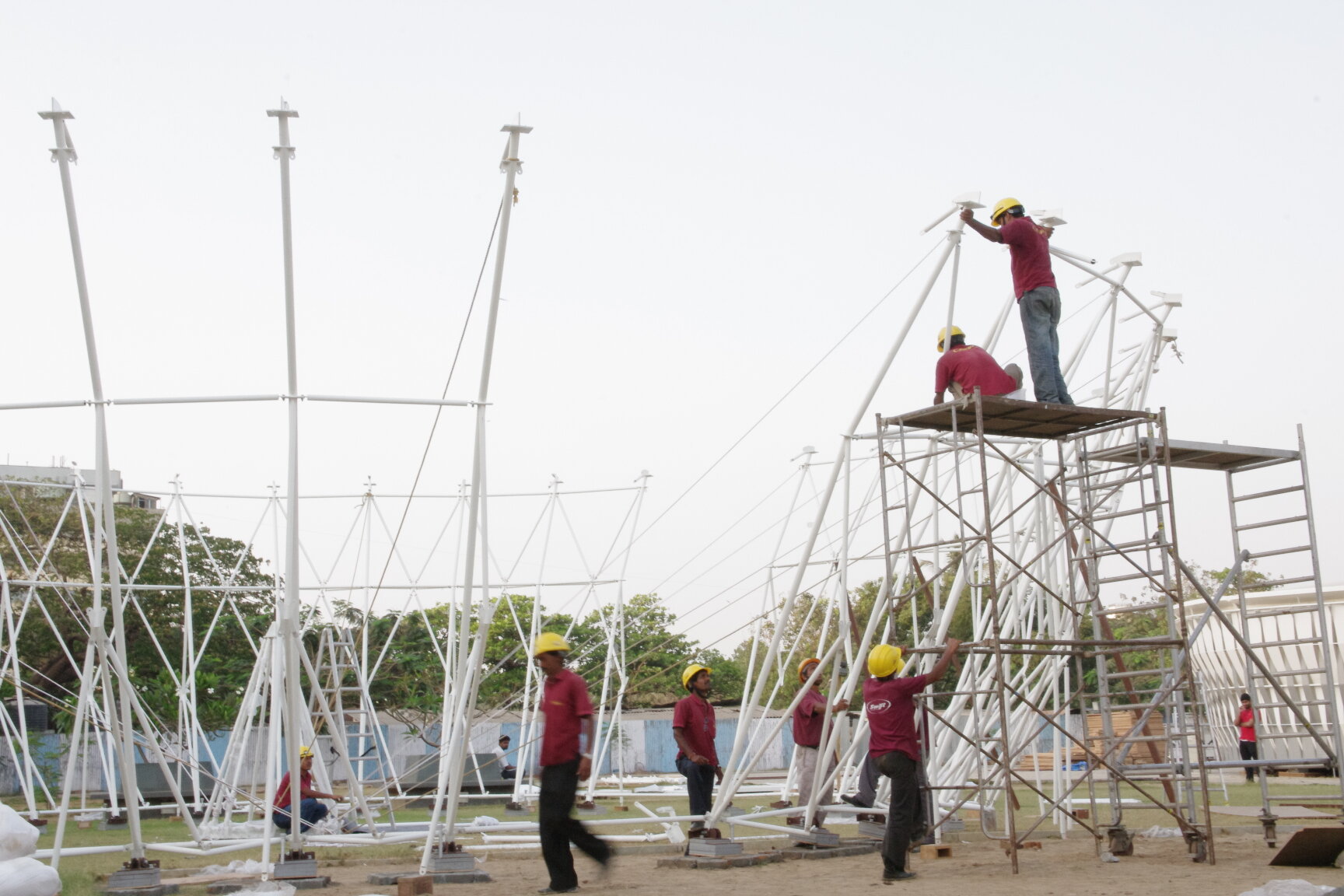

Aufbau der Rautenkonstruktion aus Stahlrohr

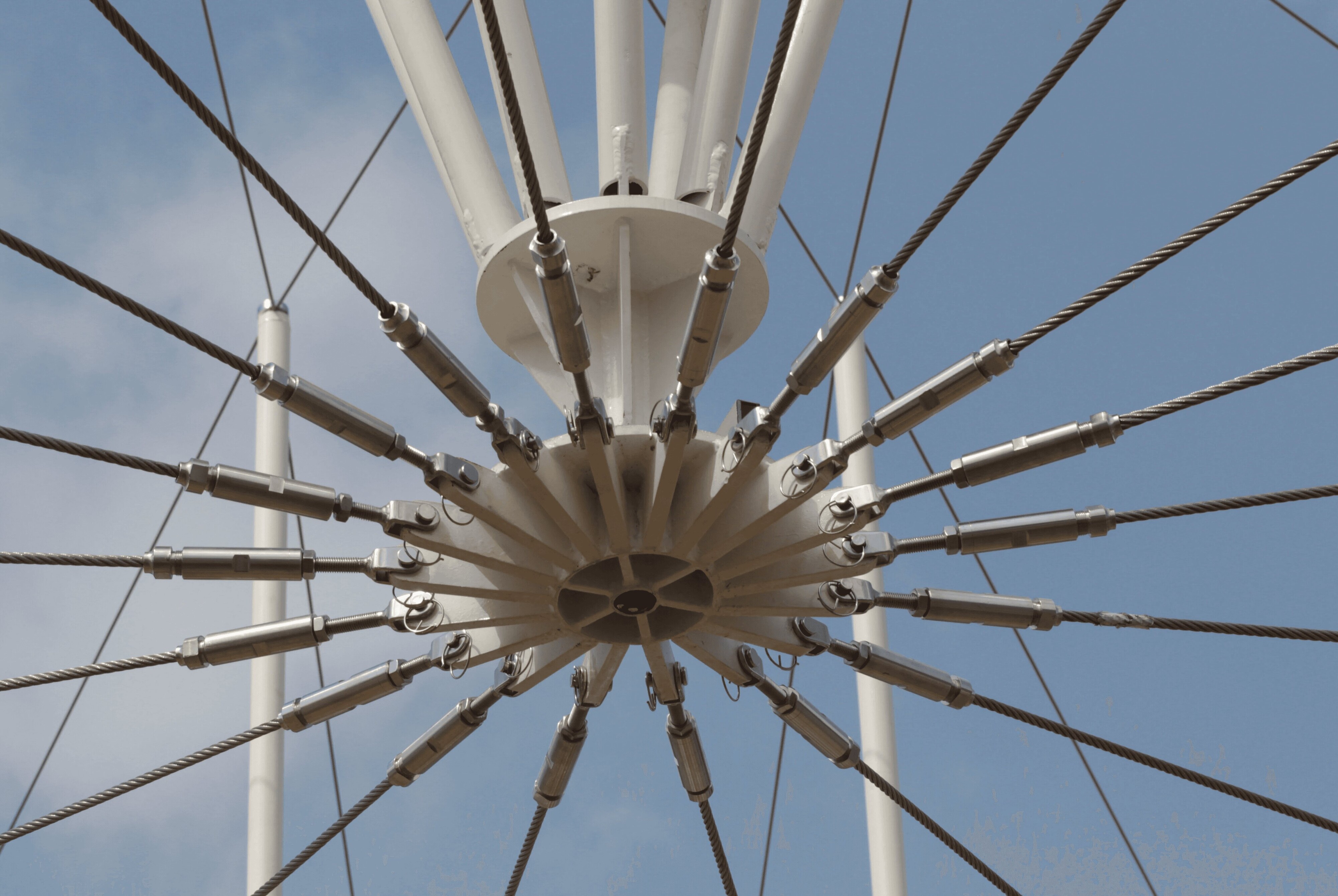

Seilverbindung/Knoten Dachmitte
Schnitt
Aufsicht
Diamond Dome
Typ 1
Multifunktions-Pavillon mit rot-weisser Fassade in Rautenform gefaltet, Rundform, Grundfläche 130 m², Höhe 5 m.
Fassade einwandig, Membran deckend/transluzent konisch nach oben geöffnete Grundform, Fassadenelemente aus Stahl, Fassadenelemente wie Stapelstühle für Lagerung/Transport stapelbar, Dachkonstruktion aus Edelstahlseilen, Leichtbau.
Abb. links: Pavillon ohne Stützen mit rundem Membrandach und Seilunterkonstruktion in Form einer Felge. Die Fassadenkonstruktion mit gefalteten Rauten kann in pavillonhohen, mehrere Meter breiten Segmenten für Transport und Lagerung gestapelt werden.
Aufbau der Rautenkonstruktion aus Stahlrohr
Seilverbindung/Knoten Dachmitte
Schnitt
Aufsicht
Diamond Dome
Typ 1
Multifunktions-Pavillon mit rot-weisser Fassade in Rautenform gefaltet, Rundform, Grundfläche 130 m², Höhe 5 m.
Fassade einwandig, Membran deckend/transluzent konisch nach oben geöffnete Grundform, Fassadenelemente aus Stahl, Fassadenelemente wie Stapelstühle für Lagerung/Transport stapelbar, Dachkonstruktion aus Edelstahlseilen, Leichtbau.
Abb. links: Pavillon ohne Stützen mit rundem Membrandach und Seilunterkonstruktion in Form einer Felge. Die Fassadenkonstruktion mit gefalteten Rauten kann in pavillonhohen, mehrere Meter breiten Segmenten für Transport und Lagerung gestapelt werden.
Aufbau der Rautenkonstruktion aus Stahlrohr
Seilverbindung/Knoten Dachmitte
Schnitt
Aufsicht
Diamond Dome
Typ 1
Multifunktions-Pavillon mit rot-weisser Fassade in Rautenform gefaltet, Rundform, Grundfläche 130 m², Höhe 5 m.
Fassade einwandig, Membran deckend/transluzent konisch nach oben geöffnete Grundform, Fassadenelemente aus Stahl, Fassadenelemente wie Stapelstühle für Lagerung/Transport stapelbar, Dachkonstruktion aus Edelstahlseilen, Leichtbau.
Abb. links: Pavillon ohne Stützen mit rundem Membrandach und Seilunterkonstruktion in Form einer Felge. Die Fassadenkonstruktion mit gefalteten Rauten kann in pavillonhohen, mehrere Meter breiten Segmenten für Transport und Lagerung gestapelt werden.
Aufbau der Rautenkonstruktion aus Stahlrohr
Seilverbindung/Knoten Dachmitte
Schnitt
Aufsicht
Diamond Dome
Typ 1
Multifunktions-Pavillon mit rot-weisser Fassade in Rautenform gefaltet, Rundform, Grundfläche 130 m², Höhe 5 m.
Fassade einwandig, Membran deckend/transluzent konisch nach oben geöffnete Grundform, Fassadenelemente aus Stahl, Fassadenelemente wie Stapelstühle für Lagerung/Transport stapelbar, Dachkonstruktion aus Edelstahlseilen, Leichtbau.
Abb. links: Pavillon ohne Stützen mit rundem Membrandach und Seilunterkonstruktion in Form einer Felge. Die Fassadenkonstruktion mit gefalteten Rauten kann in pavillonhohen, mehrere Meter breiten Segmenten für Transport und Lagerung gestapelt werden.
Crystal Cube
Typ 2
Multifunktions-Pavillon mit gold-weiß facettierter Fassade, Quadratform, Grundfläche 80 m², Höhe 4 m; Fassade einwandig, deckend/transluzent; Die Dachkonstruktion besteht aus neun Feldern; Dach und Fassaden aus Stahlrohr, Edelstahlseilen, Leichtbau.
Zusammenarbeit
Konzept, Entwicklung und Architektur: Markus Heinsdorff; Tragwerksplanung: Schlaich, Bergermann und Partner, Stuttgart; Planerische Umsetzung: Architekturbüro Bachschuster, Ingolstadt; Projektsteuerung: Dr. Krekeler Generalplaner, Brandenburg/Havel; Beratung Membranbau: Koch Membranen, Rimsting/Chiemsee; Umsetzung: Swift Exhibits, Gurgaon, Indien, McCoy Architectural Systems, Navi Mumbai, Indien
Abb. links: Skizze mit Aufsicht/Grundriss und Schnitt. Pavillon mit selbstaussteifender Fassadenkonstruktion und stützenfreiem Innenraum.
Crystal Cube
Typ 2
Multifunktions-Pavillon mit gold-weiß facettierter Fassade, Quadratform, Grundfläche 80 m², Höhe 4 m; Fassade einwandig, deckend/transluzent; Die Dachkonstruktion besteht aus neun Feldern; Dach und Fassaden aus Stahlrohr, Edelstahlseilen, Leichtbau.
Zusammenarbeit
Konzept, Entwicklung und Architektur: Markus Heinsdorff; Tragwerksplanung: Schlaich, Bergermann und Partner, Stuttgart; Planerische Umsetzung: Architekturbüro Bachschuster, Ingolstadt; Projektsteuerung: Dr. Krekeler Generalplaner, Brandenburg/Havel; Beratung Membranbau: Koch Membranen, Rimsting/Chiemsee; Umsetzung: Swift Exhibits, Gurgaon, Indien, McCoy Architectural Systems, Navi Mumbai, Indien
Abb. links: Skizze mit Aufsicht/Grundriss und Schnitt. Pavillon mit selbstaussteifender Fassadenkonstruktion und stützenfreiem Innenraum.
Crystal Cube
Typ 2
Multifunktions-Pavillon mit gold-weiß facettierter Fassade, Quadratform, Grundfläche 80 m², Höhe 4 m; Fassade einwandig, deckend/transluzent; Die Dachkonstruktion besteht aus neun Feldern; Dach und Fassaden aus Stahlrohr, Edelstahlseilen, Leichtbau.
Zusammenarbeit
Konzept, Entwicklung und Architektur: Markus Heinsdorff; Tragwerksplanung: Schlaich, Bergermann und Partner, Stuttgart; Planerische Umsetzung: Architekturbüro Bachschuster, Ingolstadt; Projektsteuerung: Dr. Krekeler Generalplaner, Brandenburg/Havel; Beratung Membranbau: Koch Membranen, Rimsting/Chiemsee; Umsetzung: Swift Exhibits, Gurgaon, Indien, McCoy Architectural Systems, Navi Mumbai, Indien
Abb. links: Skizze mit Aufsicht/Grundriss und Schnitt. Pavillon mit selbstaussteifender Fassadenkonstruktion und stützenfreiem Innenraum.
Crystal Cube
Typ 2
Multifunktions-Pavillon mit gold-weiß facettierter Fassade, Quadratform, Grundfläche 80 m², Höhe 4 m; Fassade einwandig, deckend/transluzent; Die Dachkonstruktion besteht aus neun Feldern; Dach und Fassaden aus Stahlrohr, Edelstahlseilen, Leichtbau.
Zusammenarbeit
Konzept, Entwicklung und Architektur: Markus Heinsdorff; Tragwerksplanung: Schlaich, Bergermann und Partner, Stuttgart; Planerische Umsetzung: Architekturbüro Bachschuster, Ingolstadt; Projektsteuerung: Dr. Krekeler Generalplaner, Brandenburg/Havel; Beratung Membranbau: Koch Membranen, Rimsting/Chiemsee; Umsetzung: Swift Exhibits, Gurgaon, Indien, McCoy Architectural Systems, Navi Mumbai, Indien
Abb. links: Skizze mit Aufsicht/Grundriss und Schnitt. Pavillon mit selbstaussteifender Fassadenkonstruktion und stützenfreiem Innenraum.
©
